光譜儀激發(fā)點(diǎn)發(fā)白主要有哪些因素導(dǎo)致

作者：JIEBO 瀏覽：337

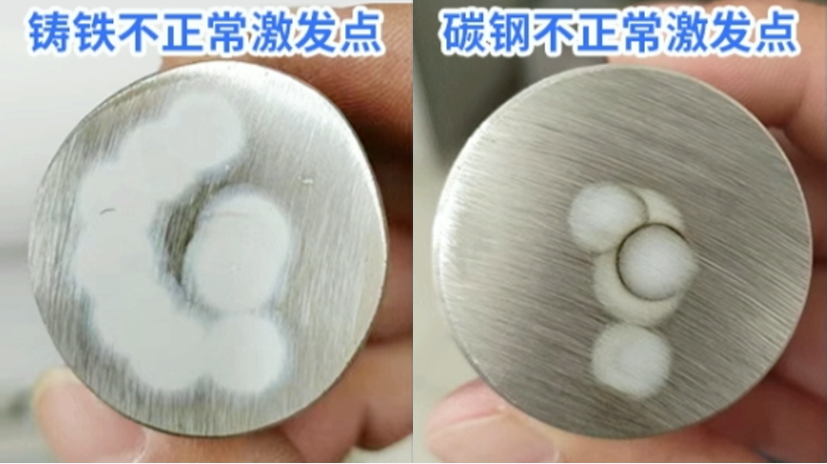

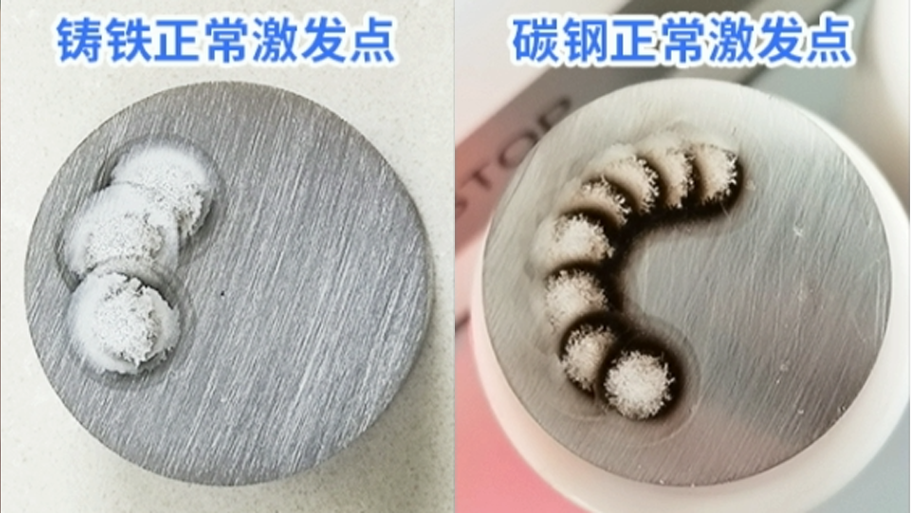

光譜儀激發(fā)點(diǎn)發(fā)白主要可以歸納為氬氣系統(tǒng)、樣品制備、電極與激發(fā)臺(tái)這幾方面因素影響

1. 氬氣系統(tǒng)問題（*常見原因）

氬氣是光譜分析的保護(hù)氣體，其純度和流量直接決定激發(fā)環(huán)境的質(zhì)量。

氬氣純度不足：如果氬氣純度低于 99.999%（特別是含有氧氣或水蒸氣），激發(fā)斑點(diǎn)通常會(huì)呈現(xiàn)灰白色，且斑點(diǎn)中心可能有煙霧狀沉積，導(dǎo)致碳（C）、硫（S）、磷（P）等非金屬元素分析強(qiáng)度大幅下降。解決方案更換氬氣

氣路泄漏或堵塞：

漏氣：激發(fā)臺(tái)密封圈老化或氣管連接處漏氣，會(huì)導(dǎo)致空氣進(jìn)入激發(fā)室，使斑點(diǎn)發(fā)白、邊緣模糊。

堵塞：排氣管道或水杯過濾器堵塞，導(dǎo)致廢氣無法及時(shí)排出，激發(fā)斑點(diǎn)會(huì)變大、發(fā)白。

解決方法清理管道和水杯過濾器

沖洗時(shí)間不足：激發(fā)前的預(yù)沖洗時(shí)間不夠，火花室內(nèi)的空氣未被完全置換，也會(huì)導(dǎo)致激發(fā)點(diǎn)發(fā)白。

2. 樣品制備與放置

表面處理不當(dāng)：

樣品表面有油污、水漬、氧化皮或涂層。

打磨紋路如果不一致或過于粗糙，不平整。

樣品缺陷：樣品本身存在氣孔、縮孔、裂紋或夾雜物，激發(fā)時(shí)會(huì)產(chǎn)生異常放電

放置位置：樣品沒有完全覆蓋激發(fā)孔，或者激發(fā)臺(tái)未壓緊導(dǎo)致漏氣，會(huì)使斑點(diǎn)一側(cè)發(fā)白。

3. 電極與激發(fā)臺(tái)（火花室）狀態(tài)

這是激發(fā)發(fā)生的物理核心區(qū)域。

電極磨損或污染：

鎢電極**磨損、變鈍或積碳嚴(yán)重，會(huì)改變放電間隙，導(dǎo)致激發(fā)能量不穩(wěn)定，導(dǎo)致激發(fā)點(diǎn)發(fā)白。方法更換新的鎢電極

電極與樣品的距離（極距）如果不準(zhǔn)確（無錫杰博儀器光譜儀通常標(biāo)準(zhǔn)為3.5-4mm左右），也會(huì)影響激發(fā)效果。方法用極距規(guī)固定鎢電極

激發(fā)臺(tái)臟污：火花室內(nèi)壁沉積了過多的灰塵，會(huì)吸附空氣中水分子，造成激發(fā)臺(tái)內(nèi)氬氣不純。方法清理激發(fā)臺(tái)

韩日美女在线,日本不卡二三区,国产激情九月,欧美三级网址,中午字幕日韩欧美,国产亚洲插逼视频,高质黄av肉免费,第一精品色91,亚洲人妻精品综合网
